結構組成與工作原理

‌

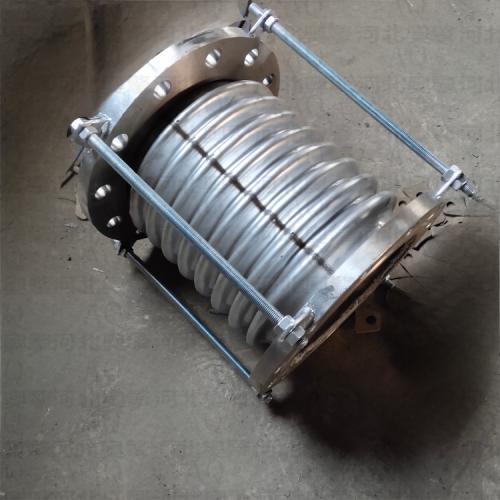

‌核心組件‌

‌波紋管‌：采用不銹鋼或鎳基合金制成，通過軸向/橫向變形補償位移‌

‌拉桿系統‌：外部鉸接式拉桿限制波紋管過度變形，確保位移可控‌

‌端部接頭‌：法蘭或焊接接口，適配不同管道連接需求‌

‌工作原理‌

管道熱脹冷縮時，波紋管彈性變形吸收位移，拉桿同步調節變形方向，避免應力集中‌

復式拉桿型通過加強筋板提升抗壓能力，防止承壓環板彎曲變形

應用領域‌

‌電力/化工‌：鍋爐煙道、高溫蒸汽管道（耐溫達1300℃）‌

‌冶金/核能‌：耐腐蝕、抗輻射工況

‌城市管網‌：直埋式補償器用于供熱/燃氣管道

主要特點與優勢

吸收角位移：是其***主要的功能，可以吸收單平面或多個平面內的角向偏轉

承受壓力推力：拉桿系統能平衡內壓產生的盲板力，減輕對管道支架的負荷

導向性強：拉桿限制了膨脹節的軸向位移和徑向位移，確保其只在設計的方向上（角向或橫向）進行補償

剛度大，穩定性好：相比無約束型膨脹節，其整體結構更穩固，抗失穩能力強

成對使用：通常需要兩個或三個一組使用，才能有效地吸收管道的橫向位移等復雜位移

選型要點

位移量：明確需要吸收的角位移量大小和方向

壓力與溫度：根據介質的工作壓力和工作溫度選擇合適材質和結構強度的產品

連接方式：根據管道設計選擇法蘭連接或焊接端

腐蝕性：考慮介質和外部環境的腐蝕性，選擇合適的波紋管和結構件材質

安裝核心要求：

必須與主固定支架配合使用：膨脹節本身不承重，需要靠主固定支架來定位和承受載荷。

嚴禁用拉桿吊裝：安裝時，拉桿上的螺母不能擰緊，更不能利用拉桿來起吊或安裝膨脹節

安裝就位后，需要根據設計要求調整或拆除運輸桿（如果有），并將工作拉桿調整到規定位置（有時需要松開螺母，有時需要保留一定的間隙）

與管道對中：安裝時必須保證膨脹節與管道同心，避免強行扭轉或拉伸，以免損壞波紋管

流向標識：注意介質流向標識，通常不能裝反

焊接保護：如果是焊接端，在焊接時要防止焊渣飛濺到波紋管表面，以免造成損傷
