上海市郊某污水處理廠現狀規模2.0萬m³/d，出水執行一級B標準。該廠由于地處水環境敏感區，需執行更嚴格的污水排放標準。經前期多方案比較，推薦將原有AAO工藝改成多段AAO工藝，并輔以超濾深度處理單元，使出水滿足“Ⅳ類”地表水標準。

　　一、項目概況

　　該污水處理廠規模2萬m³/d，采用AAO工藝，出水執行《城鎮污水處理廠污染物排放標準》(GB 18978-2002)一級B標準，于2009年建成運行，廠址位于城區附近，現狀占地面積1.84hm²，周邊已無擴建用地。但該廠出水口緊鄰水源保護地，為環境敏感區域，亟需進行進一步提高出水水質要求。

　　二、方案研究

　　1.工程規模及進出水水質

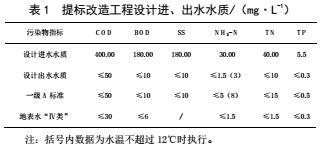

　　考慮用地因素，本工程規模仍維持2.0萬m³/d，總變化系數K=1.49，高峰流量0.345m³/s。進水主要來自服務范圍內生活污水，考慮出水口位于環境敏感區，本工程擬將污水廠出水進一步提高，指標執行標準見表1。

　　2.現狀建構筑物情況

　　(1)現狀主要建構筑物情況

　　1)粗格柵及進水泵房

　　現狀進水泵房平面尺寸為13.5m×5.6m，土建結構、設備均可利用。

　　2)細格柵及沉砂池

　　現狀細格柵及沉砂池平面尺寸為15.5m×7.0m，土建結構、設備均可利用。

　　3)AAO生物反應池

　　現狀有1座AAO生物反應池(內分兩組)，平面尺寸為54.4m×37.7m，土建結構、設備均可利用，但需視本次提標改造工藝需求進行改造。

　　4)二沉池

　　現狀有兩座輻流式二沉池，每座直徑Φ30m，土建結構、設備均可利用。

　　5)污泥處理設施

　　現狀有污泥濃縮脫水機房及污泥堆棚1座，平面尺寸為28m×13m，本工程擬對其進行適當改造，改善環境。

　　(2)現狀問題分析1)TP問題

　　儲泥池池容不足，脫水效果不佳，脫水污泥含水率偏高，一般均在80%~83%。此外由于未采取上清液處理措施，而脫水機處理后的污泥水全部直接進入進水泵房，導致進水TP濃度偏高，加大了現狀生化段處理難度。

　　2)消毒問題

　　現狀采用紫外線消毒，效果不佳，因此本次擬調整為次氯酸鈉消毒。

　　3.工藝方案研究

　　從對現狀運行影響、對現狀利用率等方面綜合考慮，本工程污水處理工藝路線推薦采用方案：預處理+二級生物處理+深度處理工藝，欲達到本工程出水標準。本工程預處理單元均沿用原有工藝;現有二級生物處理設施需改造，加強脫氮除磷效果，擬改造為多段AAO、增加填料等;考慮用地因素，深度處理工藝擬推薦采用膜分離工藝(超濾)，進一步去除CODCr、SS、TP等(NH₃-N、TN需在生反池內去除)，見圖1。該方案能夠保證出水穩定達標，且無需征地，具體提標工藝流程如圖1所示。

　　三、工藝設計

　　本次涉及的主要構建筑物如表2所示。

　　1.現狀生物反應池改造

　　現狀A(yù)AO池共有1座，分2組，每組處理規模1.0萬m3/d，總停留時間約13.42h。根據工藝計算，擬將原好氧段末端部分廊道改造為“后置缺氧+好氧段”，從而整體上將原有生反池改造為多段AAO。在改造為多段AAO后，前好氧段停留時間有所不足，擬考慮增加填料來加強處理效果。后缺氧段可能會發生碳源不足情況，因此擬增設碳源投加設施。改造方案見圖2。

　　改造后的生物反應池厭氧池、前缺氧池、前好氧池(增加填料)、好氧池(過渡)、后缺氧池后好氧池：各段停留時間如下：1.44、2.88、6.9、0.8、0.8、0.6h?，F(xiàn)狀鼓風機房現有風機3臺(2用1備)，每臺風量45.5m³/min，經復核，可滿足改造后的生物反應池的風量需求。因此本工程擬不對三期鼓風機進行擴容改造，僅更換部分到期設備。

　　2.超濾膜車間

　　本工程選用的超濾膜平均孔徑為0.020μm，可充分保證水中尺寸大于的顆粒，如膠體、固體顆粒等被完全過濾掉。超濾運行方式為全流過濾，典型的過濾壓差是0.3~0.8bar(5~12PSI)。在膜表面沉積的固體顆粒，通過定期的反洗加以去除，這種反洗不必加入任何的化學清洗劑。污染物在定

　　期反洗中被除去，避免其在膜附近的沉積。吸附在膜表面，不能被反洗去除的污物，需要通過在線的化學加強反洗(CEB)去除。此時膜組件不必移出，可以在線進行清洗。在化學加強反洗過程中，需要加入少量的化學清洗劑。通過短時間的浸泡(通常為5~10min)后，將化學清洗劑排出，此時超濾膜恢復為像一根新膜一樣的清潔狀態。通常本工程所采用的超濾膜不需要拆卸下來后進行清洗，因此避免了反復使用清洗劑可能產生的交叉污染。

　　3.消毒

　　膜分離技術可對細菌進行隔離去除，以超濾工藝為例，細菌無法通過其孔隙，因此超濾工藝對細菌具有很高的去除效率。本工程采用的深度處理工藝為超濾，后續無需再采用任何消毒設施，即現狀紫外線消毒渠可停用。為確保消毒效果，設置次氯酸鈉投加裝置，采用商品次氯酸鈉溶液。

　　4.污泥處理

　　擬在現狀二沉池南側新增污泥濃縮池。在經過重力濃縮后，污泥再接至儲泥池，最終由離心脫水機脫水后外運。對脫水機房來說，進泥含水率由99.3%降至98%，進泥體積也大大減少。因此，污泥脫水機房現有離心脫水機(1用1備，單臺處理能力38.6m³/h)完全可以滿足提標改造后的泥處理要求，且每日工作時間可縮短至8.5h?，F(xiàn)狀污泥堆棚環境較差，臭味較重，對周邊環境造成了不良影響。因此本工程擬增加一套污泥料倉及相應進泥泵，來改善污水處理廠泥區環境。

　　污泥脫水后產生的高TP濾液回流至進水中，為避免是化學加藥量過大，對膜系統產生影響，本工程設污泥水調節及除磷池，對污泥水進行集中處理，從而使進水TP含量下降至正常水平。該方式節省藥劑，除磷效率高。除磷池平均進水TP按照50mg/L計，出水按照新核定的進水標準(即TP=5.5mg/L)。

　　5.除臭

　　綜合考慮治理投資規模、工藝適應性、運行管理成本、能源消耗、設備管理維護、使用年限、治理效率及處理后的二次污染等因素后，本工程現狀粗格柵及進水泵房、現狀細格柵及旋流沉砂池、現狀生反池(加蓋)、新建污泥濃縮池、現狀儲泥池、現狀污泥濃縮脫水機房需除臭，均采用生物濾池+活性炭吸附組合除臭工藝。

　　四、技術經濟指標

　　本工程總投資5,941.12萬元，其中工程建設費4,725.44萬元，單位處理成本：1.07元/m³污水，單位經營成本：0.67元/m³污水。

　　五、結語

　　提標改造工程建設使規模為2萬m³/d污水處理廠出水水質提高到一級B以上。該工程對現狀生物處理工藝存在的問題進行了深入分析，提出了具有針對性的改造建議，同時結合現有出水特征和污水廠規模，增強了膜分離深度處理單元。最終經濟技術分析，得出該方案具有較強可行性的結論。
