游志宇¹，邵仕泉¹，劉濤²，李奇²

（1.西南民族大學電氣信息工程學院，成都610041；2.西南交通大學電氣工程學院，成都610031）

　　摘要：通過對影響質子交換膜燃料電池（PEMFC）輸出性能因素的分析，得出PEMFC電堆工作溫度、電堆輸出電流是影響PEMFC輸出性能的主要因素。在輸出電流一定的情況下，電堆工作溫度是影響PEMFC輸出電壓的主要因素。為實現對空冷自增濕PEMFC的最優控制，采用實驗測試及數據擬合方法，得到PEMFC電堆最優溫度與輸出電流的函數關系式，通過控制PEMFC電堆工作在最優溫度，以實現PEMFC輸出電壓的最優控制。實驗測試表明，該控制方法簡單實用、控制效果優越，可為空冷自增濕PEMFC的最優控制提供具有實用價值的控制方法。

　　0引言

　　質子交換膜燃料電池（proton exchange membrane fuel cell，PEMFC）是一種非線性、強耦合、高效率的電化學能量轉換裝置，其運行過程涉及氣、液、固三相混合的電化學動態變化過程。由于具有運行溫度低、功率密度高、啟動快、穩定性好、零污染等特點，質子交換膜燃料電池成為解決環境和能源枯竭問題的首選新能源，處于商業應用的最前沿，在移動電源、交通、軍事、航空等領域得到廣泛應用研究[1~3]。

　　PEMFC根據冷卻方式的不同，可分為空氣冷卻和循環水冷卻2種類型?？绽渥栽鰸馪EMFC屬于空氣冷卻型，除具有水冷PEMFC的優點外，還自帶增濕，具有結構簡單、自身功耗低、工作溫度低等優點?？绽渥栽鰸馪EMFC構成的電源系統結構如圖1所示。電堆反應所需的O2通過冷卻風扇為電堆供給，同時排出電堆反應產生的熱量，使電堆達到某一熱平衡；反應所需的H2通過PEMFC陽極入口進入，流進內部流場參與電堆化學反應；反應后的不純氫氣及水經出口排除，以控制電堆內部質子交換膜的含水量，防止水淹。

　　從圖1可知，空冷自增濕PEMFC運行時，能參與控制的僅有冷卻風扇及尾氣排氣閥。調整冷卻風扇轉速將為電堆提供充足的O2，避免電堆氧饑餓，同時排出電堆產生的多余熱量，使電堆質子交換膜處于某一工作溫度，進而影響電堆的化學反應活性；調整電堆尾氣排氣周期及間隔，將排除堆內不純H2及反應產生的水，以改變質子交換膜的含水量，進而影響電堆工作溫度及化學反應活性。因此，有必要研究空冷自增濕PEMFC的最優控制方法，通過對冷卻風扇、尾氣排氣進行合理、有效控制，以提高電堆的輸出性能[4]，延長電堆的使用壽命。

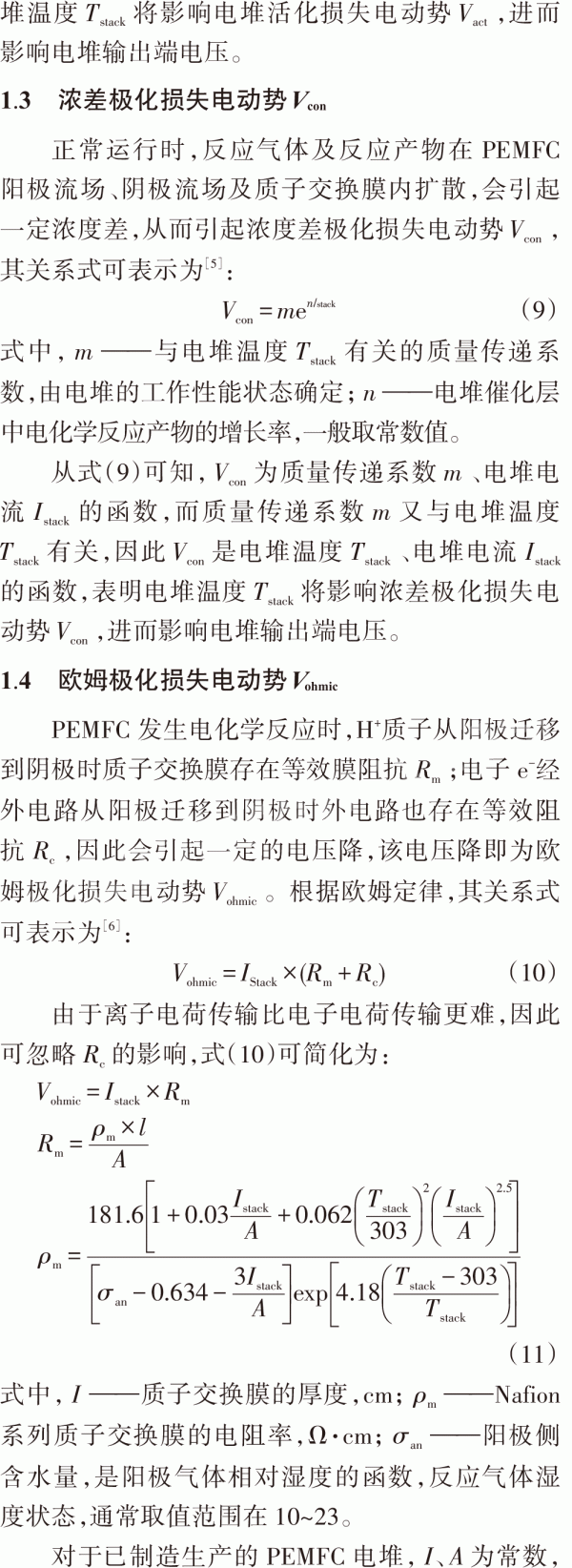

　　1 PEMFC性能影響分析

　　2 PEMFC最優控制方法

　　根據PEMFC極化曲線可知，PEMFC輸出電流與輸出電壓一一對應，要使PEMFC輸出最優，也即使輸出功率最大，因此在當前輸出電流下，只需保證PEMFC輸出電壓最高即可實現PEMFC輸出功率最大，性能最優。從式（13）可知，在PEMFC輸出電流Istack一定的條件下，電堆工作溫度Tstack是影響電堆輸出電壓的主要因素。在某一PEMFC輸出電流Istack下，必然存在一個電堆工作溫度Tstack，使PEMFC輸出電壓Vcell最高，輸出功率最大，可將該工作溫度稱為電堆最優工作溫度Topt。這樣便將PEMFC最優控制轉化為電堆工作溫度的最優控制，因此通過PEMFC工作溫度控制，可間接實現PEMFC最優控制。

　　2.1輸出性能測試

　　文獻[11]通過實驗測試表明，在某一固定輸出電流下電堆輸出電壓先隨溫度的升高而逐漸上升，當電堆溫度達到一定值后，輸出電壓隨溫度的升高而急劇下降。文獻[12~14]通過實驗揭示了電堆存在最佳工作溫度特性，當電堆工作在最佳溫度特性范圍內時，其輸出電壓最高，性能最佳。為實現PEMFC的最優溫度控制，需先獲取PEMFC的最優參考溫度參數，而PEMFC使用手冊并未提供電堆的最優溫度關系式。因此需對被控PEMFC進行測試，以獲取PEMFC的最優工作溫度。

　　以Ballard公司的2kW空冷自增濕PEMFC為研究對象，利用空冷自增濕PEMFC測試平臺，測試電堆在給定輸出電流下輸出電壓隨電堆溫度變化的響應曲線，以驗證函數關系式（13）的正確性。電堆由56片單電池組成，額定功率為2kW，輸出電流范圍為0~75A，最高工作溫度為75℃，H2工作壓力范圍為16~56kPa，實驗時采用壓力為36kPa，輸出電壓范圍為28~56V。實驗在恒定環境溫度下進行，分別在70、60、50及40A電流點進行測試，所得的電壓與溫度的響應曲線如圖2所示。從圖2可看出，在給定輸出電流Istack下，電堆電壓隨溫度的升高而逐漸升高，當溫度達到某一值后，電壓隨溫度的升高而下降。測試結果充分說明PEMFC在一定的輸出電流Istack下，存在一個最優工作溫度Topt，當PEMFC運行在該溫度點時，電堆輸出電壓最大。從圖2可知，在不同輸出電流下最大輸出電壓對應的最優工作溫度Topt的值不同，也即在不同輸出電流下，對應不同的最優工作溫度。

　　電堆電壓/溫度曲線是基于Ballard公司的2kW空冷自增濕PEMFC電堆獲取的，對于任意空冷自增濕PEMFC電堆采用同樣方法進行測試，獲得類似的電壓/溫度曲線。

　　2.2最優溫度擬合

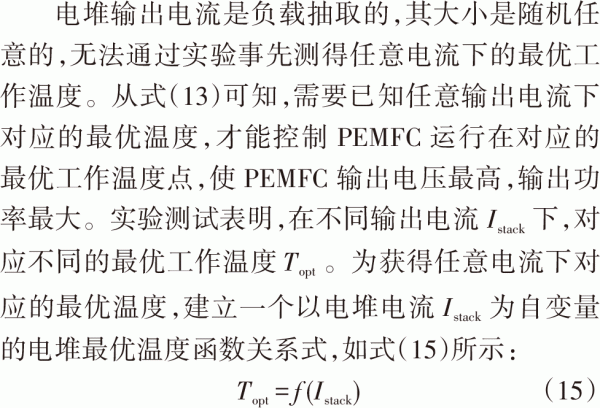

　　為獲得式（15）的關系表達式，可對空冷自增濕PEMFC電堆的最優溫度進行測試，然后對所有測試點數據進行擬合，進而得到式（15）的具體表達式。以Ballard2kW空冷自增濕PEMFC為例，在電堆穩定運行一段時間后，分別測試出幾個不同輸出電流時對應的電堆最優溫度，對測試數據進行整理后得到各測試電流下最大電堆電壓Vcell對應的電堆最優工作溫度Topt，如表1所示。

　　在電堆電流較小（10A以下）時，由于環境溫度及冷卻風扇最低轉速（滿足電堆過氧比要求的空氣流量的最低轉速）等因素，使得電堆溫度恒定在某一值不會產生變化，從而使得測試出的電堆溫度、電堆電壓數據不能很好地反映電堆性能。這是因?yàn)樵诘碗娏鲿r(shí)電堆產生的熱量比較小，雖然冷卻風扇轉速已降低到最低轉速，但風扇散走的熱量與電堆產生的熱量已達到某一平衡點，電堆溫度不再升高而維持在某一穩定值。2kW空冷自增濕PEMFC電堆數據手冊給出了Ballard實驗室在環境濕度為25%~30%、環境溫度為18~24℃時測試電流點對應的最優工作溫度及電堆工作溫度允許范圍，數據如表2所示。

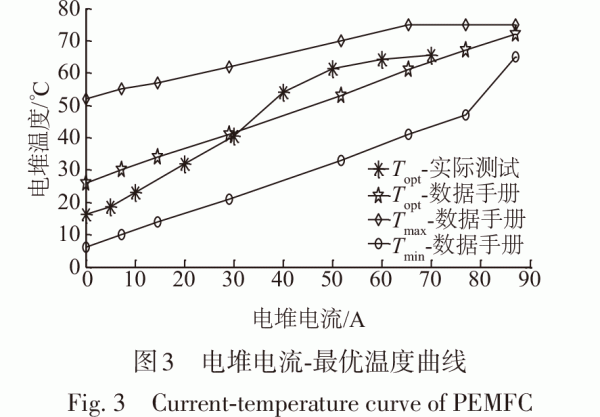

　　將表1、表2中數據繪制成電流-最優溫度曲線，如圖3所示。從圖3可看出，實際測試的最優溫度曲線在電堆數據手冊給出的最小Tmin與最大Tmax范圍之內，在大電流階段，實際測試的最優溫度略高于數據手冊給出的溫度，在低電流階段略低于數據手冊給出的溫度，但基本與Ballard實驗室的數據一致，表明測試數據基本正確。數據差異存在的主要原因與實驗測試環境溫度、濕度、數據采集精度、實驗電堆等有關，不同的PEMFC電堆，即使在相同的實驗條件下測試出的結果也不能保證完全一致，這與PEMFC的自身特性相關。

　　由表1、表2中的數據繪制成的PEMFC電堆極化曲線（電流-電壓曲線）如圖4所示。從圖4中可知實際測試的極化曲線與Ballard實驗室測試的極化曲線趨勢基本一致，表明實驗測試數據正確可靠。

　　通過實驗測試得到指定輸出電流下的最優工作溫度值，但不能通過實驗測試出所有輸出電流下的最優溫度值。在實際控制應用中，需計算出任意輸出電流對應的最優工作溫度。因此需對表1中的數據進行擬合，以得到電堆電流Istack與電堆最優工作溫度Topt的函數關系式。采用多項式函數曲線擬合方法對表1中的數據進行擬合，得到電堆電流Istack與最優工作溫度Topt的擬合曲線圖如圖5所示。

　　由擬合曲線可知，采用三次多項式擬合能較好地逼近實際測試曲線，得到PEMFC電堆最優溫度擬合關系表達式為：

　　根據式（16）可知電堆在任意輸出電流下對應的電堆最優工作溫度。在非最優溫度點工作時，其輸出性能會降低，但不會對電堆造成不可恢復的損壞。當電堆工作在一定溫度范圍之外時，容易對電堆造成不可恢復的損壞?？绽渥栽鰸馪EMFC電堆數據手冊給出了電堆在不同電流下的最大與最小工作溫度限值，如表2所示。當電堆工作在限值溫度范圍之外時，容易造成不可恢復的損壞，對電堆性能及使用壽命產生不利影響。當電堆運行溫度過高時，電堆質子交換膜容易干燥，膜電阻增大，導致電堆歐姆極化損失增大，使電堆性能下降；當電堆運行溫度過低時，容易引起電堆內部水淹，增大離子傳輸阻力，從而使電堆性能降低。為獲取任意輸出電流時對應的最大、最小溫度限值，可對表2中最大與最小溫度數據進行最小二乘法擬合，得到電堆最大與最小工作溫度函數表達式：

　　結合式（16）~式（18），可得到電堆在任意輸出電流下對應的最優溫度，為電堆的最優控制奠定基礎。最優溫度擬合的前提是需要獲取電堆的實際工作電流、電壓、溫度等數據。對于任意的空冷自增濕PEMFC電堆，可采用類似的實驗方法，獲得電堆在不同輸出電流下的最優工作溫度數據，再利用數據擬合方法便可得到電堆最優溫度關系表達式。

　　2.3最優控制方法

　　空冷自增濕PEMFC電堆可用于控制的參數僅有電堆輸出電流Istack、電堆溫度Tstack及電堆尾氣排氣，其控制目標是使電堆在當前輸出電流下輸出電能最優，也即電堆輸出電壓最高，輸出功率最大。根據式（13），對PEMFC的最優控制，實際上是對PEMFC最優工作溫度控制。只要控制電堆在當前輸出電流下工作在最優工作溫度點，即可使電堆輸出電壓最高，實現電堆最優控制。

　　由于空冷自增濕PEMFC運行過程是一個非線性、強耦合、時變的復雜系統，其精確數學控制模型難以建立。而溫度控制又具有滯后、時變和強耦合等特點，采用傳統的精確模型控制難以達到控制精度，對這種具有滯后、時變的溫度控制一般采用如圖6所示的控制方法進行控制。根據電堆輸出電流Istack，利用最優溫度公式（式（16））計算出最優溫度Topt，Topt與檢測到的電堆實際溫度Tstack相比較，得到溫度誤差e，再根據溫度誤差e，采用某一控制策略產生控制信號，實時調整電堆風扇的控制電壓u，從而通過改變風扇轉速來調整電堆的工作溫度，使電堆工作在最優工作溫度點附近。圖中“計算當前最優溫度”是指按照擬合式（16）計算出的最優工作溫度；圖中的“控制器”一般采用智能溫度控制算法，常見的溫度控制方法有PID控制、模糊控制、模糊-PID控制及自適應模糊PID控制等[15]。

　　3 PEMFC最優控制測試與分析

　　為驗證PEMFC工作在由式（16）~式（18）得到的最優溫度時，電堆輸出性能是否最優，按照?qǐng)D6所示控制原理，采用PID溫度控制方法對Ballard2kW空冷自增濕PEMFC進行實驗測試。

　　測試的響應曲線如圖7所示。由圖7a可知，溫度的穩態誤差在-0.30~+0.10℃范圍內，具有較高的控制精度。從圖7a可看出，在電堆溫度達到穩態時，PEMFC輸出電壓波動非常小，這是因?yàn)榉€(wěn)態時PID控制器輸出的控制量接近一恒定值，風扇轉速穩定，電堆達到熱量平衡，空氣過氧比處于合理水平，所以輸出電壓平穩。圖7中，當負載電流從小切換到大時，PEMFC輸出電壓先出現一個下降尖峰，隨后輸出電壓上升并穩定在某一電壓范圍內，而當負載電流從大切換到小時，PEMFC輸出電壓先出現一個上升尖峰，隨后下降并穩定在某一電壓范圍內，出現這種現象是由PEMFC本身特性決定的，充分表明測試曲線的正確性。

　　將測試得到的PEMFC輸出電壓Vcell、電堆電流Istack數據與表1中手動測試的數據繪制成極化曲線，如圖8a所示，局部放大曲線如圖8b所示。圖中“Topt-實際測試”曲線是PEMFC電堆運行過程的所有數據，未做刪減處理。

　　從圖8a可看出，采用擬合的最優溫度關系式進行PEMFC最優控制得到的極化曲線與手動測試得到的最優極化曲線基本重合。從局部放大圖可看出，在給定運行電流點，PEMFC電堆穩態運行時，其輸出電壓基本穩定在最優輸出電壓附近。如圖8b中點a及點b所示，PEMFC輸出電壓基本在手動測試得到的最優輸出電壓附近。當PEMFC輸出電流從35A切換到45A瞬間，輸出電壓先有一個下降趨勢，這是當PEMFC輸出電流發生變化時由PEMFC內部的極化現象阻礙引起的，為克服這種阻礙造成輸出電壓有一定的下降。隨著化學反應的進行，輸出電壓快速達到一個平衡狀態，在電堆最優溫度控制下，使電堆輸出性能達到最優。測試曲線表明，采用擬合最優溫度控制方法較好地實現了空冷自增濕PEMFC最優控制，控制簡單實用。

　　4結論

　　為尋求空冷自增濕PEMFC最優控制方法，本文對PEMFC內在工作機理、輸出性能影響因素展開分析與實驗，最終實現了PEMFC電堆的最優控制，并得到以下結論：

　　1）空冷自增濕PEMFC電堆輸出電壓是電堆工作溫度、電堆電流的函數，電堆工作溫度是影響PEMFC輸出電壓的主要因素。

　　2）可利用通過實驗獲得的PEMFC電堆在不同工作電流下的最優工作溫度數據，擬合出電堆的最優工作溫度公式，并可利用擬合的最優工作溫度公式實現空冷自增濕PEMFC電堆的最優控制，使其輸出電壓最高，輸出性能最優。
