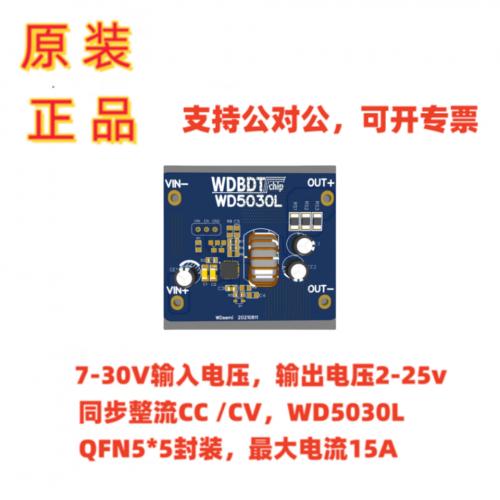

WD5030L CC/CV模式15A高效同步轉換器

應用領域與優點

應用領域

高功率充電設備

支持15A恒流輸出，適用于快充模塊、電動車充電樁、大功率電池管理系統。

工業電源系統

寬輸入電壓范圍（7-30V），耐高溫（-40℃至150℃），適合工業自動化設備與重型機械電源。

通信與數據中心設備

93%高轉換效率，減少能源損耗，適用于服務器、基站等高密度電源場景。

汽車電子

符合汽車級溫度標準，抗干擾設計，用于車載充電器、ADAS系統電源管理。

消費電子

游戲主機、高性能PC的電源模塊，滿足大電流需求與緊湊布局。

核心優點

15A大電流輸出能力

支持恒流（CC）與恒壓（CV）模式，精準適配大功率負載需求。

寬輸入電壓范圍（7-30V）

兼容多種電源輸入場景，包括12V/24V工業電源與車載系統。

高效能轉換（***高93%）

同步降壓架構與低RDSON MOSFET（3.2mΩ/4.5mΩ），顯著降低功率損耗。

多重保護機制

過壓保護（OVP）：輸入超30V自動關斷，防止器件損壞。

欠壓鎖定（UVLO）：輸入低于6.2V時停止工作，保障系統安全。

過溫保護（TSD）：結溫超150℃自動關閉，避免熱失控。

靈活的頻率調整（130kHz-300kHz）

通過外部電阻或浮動引腳配置，優化EMI與效率平衡。

電纜壓降補償功能

內置可編程補償電路，解決長距離供電電壓跌落問題。

緊湊型QFN5*5-20封裝

小尺寸設計，適配空間受限的PCB布局，提升系統集成度。

熱管理與EMI優化

支持散熱設計（θJA=15℃/W），預留RC濾波電路接口，降低電磁干擾。

總結

WD5030L憑借其高電流輸出、寬電壓兼容性及多重保護功能，成為工業、汽車、通信等高要求場景的理想電源解決方案。其高效率、靈活配置與緊湊封裝，助力設計者實現高性能與可靠性的平衡，適用于對功率密度和穩定性嚴苛的應用。
